Desarmar y reparar un iPhone 5 paso a paso foto-Tutorial

Dicha información la hemos querido compartir hoy con nuestra comunidad y en perfecto castellano. También publicaremos las imágenes del proceso de desmontaje del equipo. Esperamos que nunca tengas que destapar tu teléfono, pero como nunca se sabe, acá está la revisión técnica y las instrucciones “paso a paso” para desbaratarlo. (Desarmar y reparar un iPhone 5)

 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial

Herramientas requeridas

A diferencia de otros modelos de iPhone, nos encontramos quizás ante el teléfono mas desarmable en la historia de la compañía. Para ello solo necesitaras algunas herramientas, las cuales puedes conseguir en cualquier tienda de electrónica./b]



 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial

Reseña y descripción

La primera reseña que hacen sobre el iPhone 5 tiene que ver con sus principales características técnicas y que ya antes habíamos mencionado en el blog:

Pantalla Retina de 4” en diagonal con una resolución de 1136×640 pixeles y 326 pixeles por pulgada.

Procesador Apple A6 de doble núcleo a 1,02GHz y 1 GB de memoria RAM.

Cámara iSight de 8 megapíxeles.

Conector Lightning de 8 pines.

Conectividad LTE (4G).

Complementado por iOS 6.

Hasta aquí no aportan nada que no supiéramos ya, pero a medida que van destapando el teléfono comienzan a encontrar los pequeños detalles que no se aprecian a simple vista.

Destapando el iPhone 5 – Retirando la pantalla

Detallaremos paso a paso el proceso de desinstalación de cada uno de los componentes del iPhone 5, comenzando por conocer la nueva posición del conector de los audífonos, el acabado del teléfono y posteriormente la pantalla.

El conector de los audífonos ahora se encuentra ubicado en la parte inferior del teléfono, al lado del conector Lightning y el altavoz (en los otros iPhone se encontraba en la parte superior del teléfono).

 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial



Otra diferencia notable es el nuevo acabado. Ahora el marco y los bordes de las caras frontal y posterior han sido biselados por una máquina con incrustaciones de diminutos diamantes que pulen la estructura y le dan una forma y aspecto impecable, reemplazando así el acero inoxidable del marco del iPhone 4 y 4S.

 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial

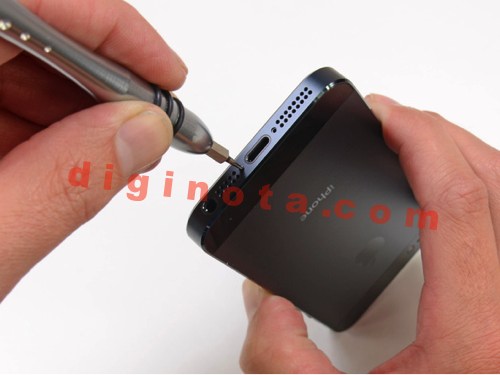

Los tornillos con cabeza de 5 puntas (estrella) que estaban presentes en el iPhone 4 y 4S se mantienen.



 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial

El nuevo chasis del iPhone 5, es una carcasa unibody con características similares a las del iPhone 3GS.

La extracción de la pantalla se puede realizar a través de una ventosa (chupo de succión), igual a como se hacía en el iPhone 3GS.



 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial

Debido a que la pantalla de ahora se abre de adelante hacia atras, reemplazar una pantalla averiada va a ser mucho más fácil. En el video se mencionaba que reemplazar la pantalla en un iPhone 4/4S tomaba 38 pasos y 45 minutos apróximadamente, en el iPhone 5 es solo cuestión de 4 pasos y un par de minutos. Quizás sea el iPhone mas reparable que haya fabricado Apple.

 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial

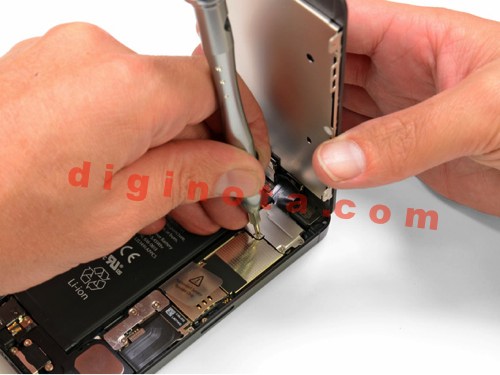

El conector que une la pantalla a la board se sujeta a través de unos tornillos especiales (cualquier cajita de puntas para tornillos de 5 dólares sería suficiente).



 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial

Finalmente, con una palanca plástica se retira el conector que une la pantalla a la board.

 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial



Destapando el iPhone 5 – Componentes internos

Importante: El iPhone 5 tiene múltiples conexiones metálicas, los contactos elásticos son fáciles de reparar pero requieren de extremo cuidado. Las partes deben estar completamente limpias antes de ser ensambladas nuevamente, incluso si se tienen residuos en los dedos (agua, aceite), estos podrían provocar fallas criticas en el equipo.

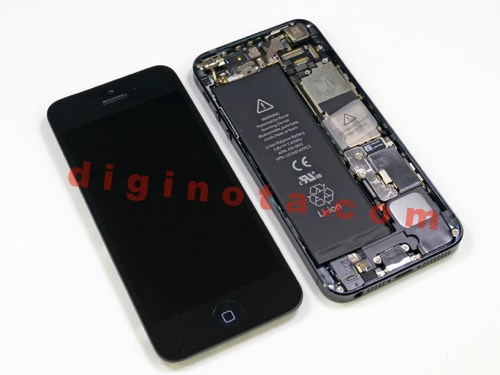

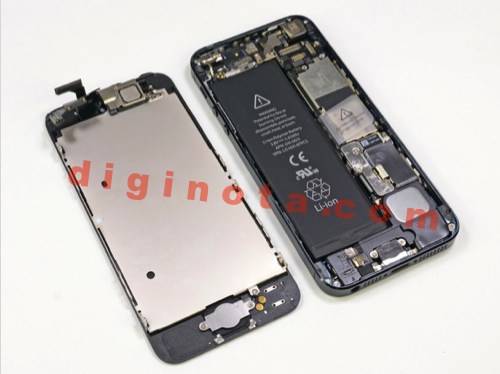

Una vez abierto el terminal y atendidas las recomendaciones, podemos entrar a apreciar sus componentes internos y un poco más:

El nuevo teléfono posee una batería de 3,8 voltios de tamaño ligeramente mayor a la del iPhone 4/4S.

Podemos apreciar las conexiones de la antena.

Un solo altavoz (Speaker)

Cámaras (frontal y trasera)

Vibrador

Botón de Inicio (Home), entre otros.



 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial

 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial

Continuando con el proceso de desarme, por precaución, se sugiere retirar la batería para evitar descargas eléctricas o cortos circuitos.

Tres tornillos especiales y un soporte metálico unen el conector de la batería a la board. El proceso para retirar el conector de la batería es similar al del conector de la pantalla, se remueven los tornillos y posteriormente con la palanca plástica se libera el conector de la placa.

 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial

En el iPhone 3GS, retirar la pantalla era muy fácil, pero desconectar la batería resultaba sumamente engorroso o complejo, en el iPhone 4/4S retirar la pantalla tomaba 38 pasos y retirar la batería era fácil. El iPhone 5 ahora facilita desmontar ambos componentes de una manera rápida y con menor riesgo.

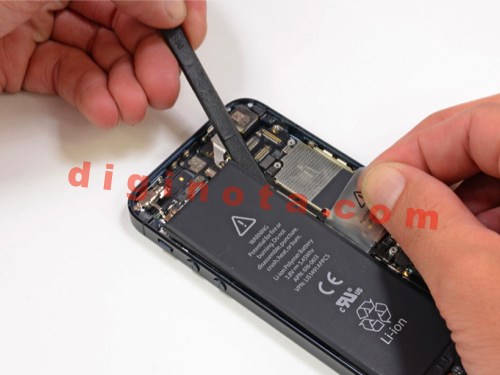

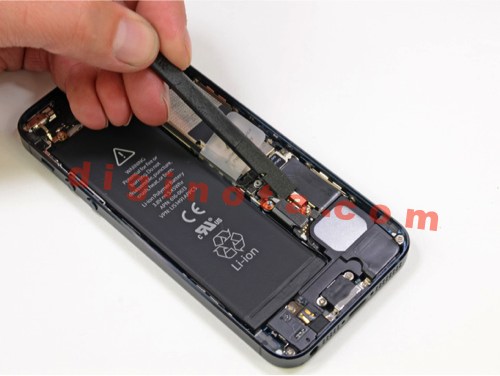

Se utiliza la palanca plástica y el adhesivo de la batería para retirarla de la estructura.

 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial

Para el iPhone 5, Apple ha cambiado el compuesto químico de la batería y el tamaño de la misma. Miremos las comparativa respecto de su antecesor y competencia:

Batería del iPhone 5

3.8V – 5.45Wh – 1440mAh.

Tiempo de conversación: Hasta 8 horas en 3G.

Tiempo en espera: hasta 225 horas.

Batería del iPhone 4S

3.7V – 5.3Wh – 1432mAh.

Tiempo de conversación: Hasta 8 horas en 3G.

Tiempo en espera: hasta 200 horas.

Batería del Samsung Galaxy S III

3.8V – 7.98Wh – 2100mAh.

Tiempo de conversación: Hasta 11 horas y 40 minutos en 3G.

Tiempo en espera: hasta 790 horas.

Sobre la superficie de la batería se puede apreciar las marcas “MFR Sony” y “Cell made in Singapur”, por lo que tentativamente el fabricante de la batería sea Sony (según Google).

 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial



Cerca de la parte superior de la carcasa se encuentran algunos tornillos que sujetan la antena al interior del chasis, una ves retirados los tornillos, se puede quitar “con cuidado” la placa madre o board del chasis del teléfono.



 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial

Importante: Varios de los componentes que se incluyen en la board están sujetos por medio de diminutos tornillos, por lo que se debe tener extremo cuidado al retirarlos. Se recomienda dejarlos en un lugar seguro y vistoso.

Apple se ha preocupado porque todos los componentes del teléfono estén bien asegurados para evitar sonidos internos o que se aflojen con el paso del tiempo y ha mejorado significativamente la resistencia ante caídas y golpes. ¡Otro golazo que se anota Apple!.

Una vez liberados los tornillos y buses de datos que amarran la board al chasis del teléfono, procedemos a retirar la board con pulso y precisión quirúrgica, asegurandonos que todas las conexiones esten sueltas antes de realizar cualquier fuerza o presión indebida. Si siguen el pie de la letra este instructivo, no deberían tener mayores problemas.

 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial



 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial

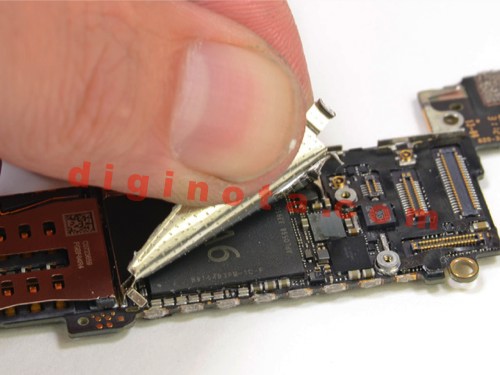

Una vez este afuera la board y sea retirada la placa protectora (blindaje de los componentes internos), ya podremos ingresar al corazón del teléfono.
 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial

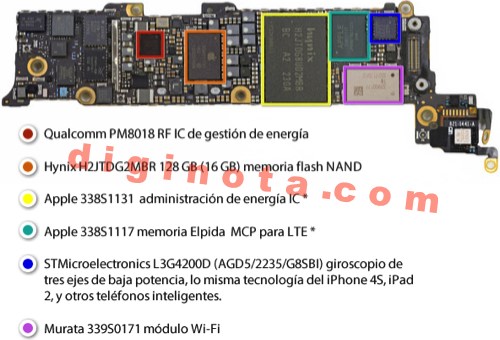

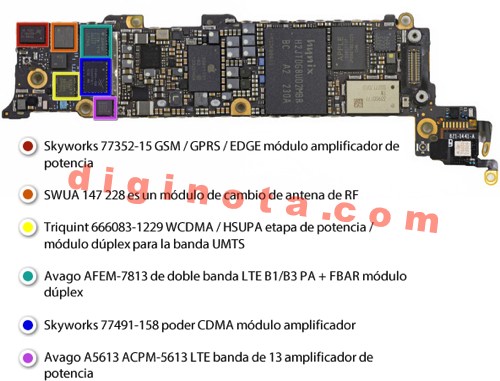

La parte posterior de la board (de cara a la manzanita), esta compuesta por varios chips, mirémoslos:



 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial

 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial

La parte frontal de la board (de cara a la pantalla), incluye los componentes más importantes del equipo, echemos un vistazo:

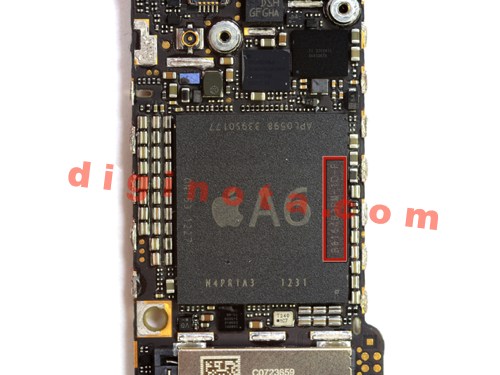

Lo que de entrada más nos llama la atención, es el nuevo procesador A6 de Apple, el cuál se destaca por ser un diseño propio y al no continuar con la arquitectura provista por ARM, Apple puede ajustar el chip a sus necesidades.

 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial

Según Chipworks, la etiqueta con la serigrafía B8164B3PM hace referencia a un chip de 1GB DDR2 SDRAM Elpida LP. Muy diferente a la información presentada durante la Keynote, que mostraba claramente una memoria RAM Samsung (K3PE7E700F) en el procesador A6.

 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial

Hay que recordar que hace un par de semanas, Apple decidió reducir el número de pedidos de chips de memoria RAM a Samsung. ¿Será el momento de cambiar de proveedor? ¿O será que Apple quiere impedir que Samsung siga accediendo a su tecnología? Decidan ustedes.

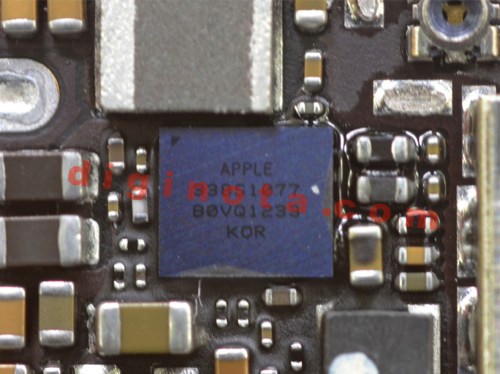

Este es el primer plano del códec de audio que utiliza Apple, un Cirrus 338S1077.

 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial

¿Para que sirve el códec de audio?

En resumen, este chip es un único dispositivo que actúa como un convertidor de señales digitales a análogas y viceversa, para codificar y decodificar correctamente las señales de audio.

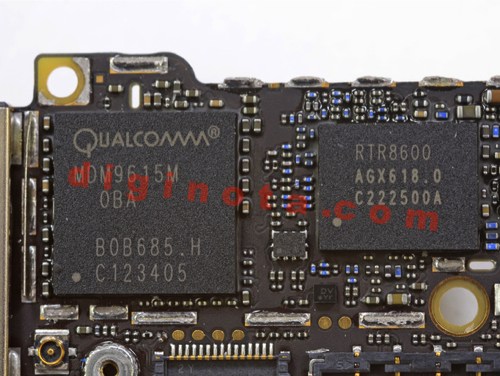

La conectividad a redes de alta velocidad (LTE o 4G) que incluye el iPhone esta provista por el chip Qualcomm MDM9615M de 28 nm (nanómetros) y ( FDD y TDD ), + HSPA, EV-DO Rev. B, y módem TD-SCMA.

El MDM9615 permite múltiples espectros, soporte LTE “multi-modo”. El cuál es responsable de la transmisión simultánea de voz y transferencia de datos en LTE (siempre y cuando el operador móvil tenga la infraestructura para permitir la transmisión simultánea de voz y datos).

 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial

También se encontró un chip Qualcomm RTR8600 multi-band/mode transceptor de RF. El RTR8600 está unido al chip MDM9615 para apoyar varias bandas, incluyendo 5 bandas UMTS, y más de 5 bandas LTE y 4 bandas EDGE.

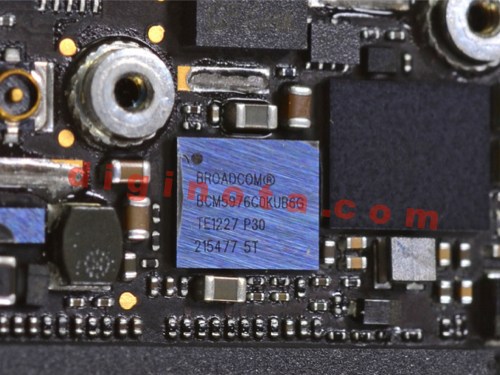

Primer plano del chip Broadcom BCM5976 controlador de trackpad

Apple utilizó este mismo chip en el MacBook Air para controlar el trackpad. Aquí está trabajando junto al controlador de pantalla táctil de Texas Instruments para cuidar de las entradas táctiles en la pantalla Retina.

 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial

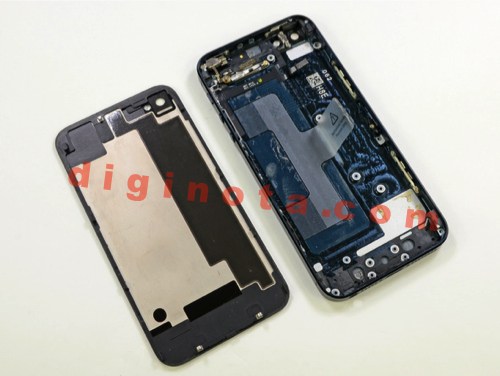

Destapando el iPhone 5 – Carcasa posterior

En la siguiente imagen, se puede apreciar que la antena WiFi del iPhone esta integrada a al chasis, recordemos que ahora la antena WiFi es dual-band y trabaja a 2.4GHz y 5GHz.

 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial

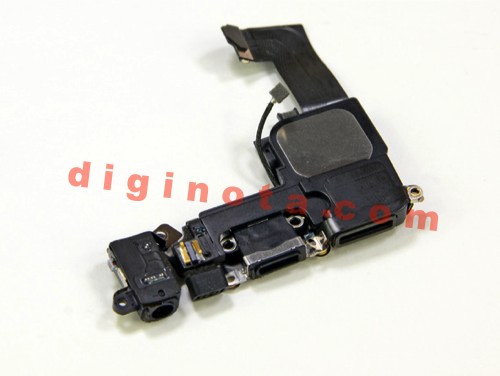

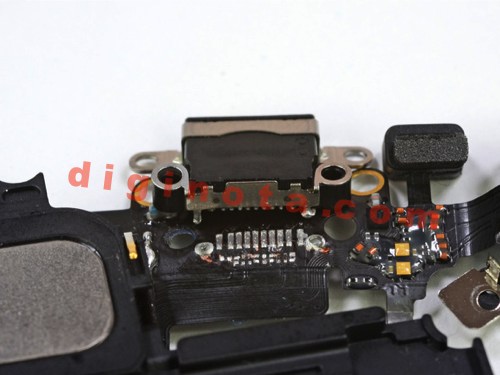

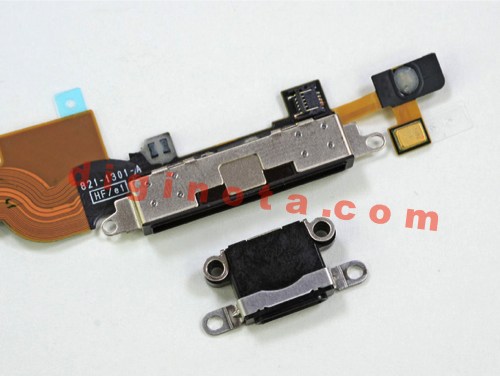

Ahora le toco el turno al nuevo conector Lightning de pasar por la carnicería.

 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial

 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial

El primero de los 3 micrófonos del iPhone 5 se incluye al lado de conector Lightning, este micrófono es el encargado de gestionar las llamadas de voz y comandos por voz (Siri).

 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial

En la siguiente imagen, se puede ver una sustancial reducción del conector Lightning respecto a su antecesor, el conector Dock de 30 pines.

 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial

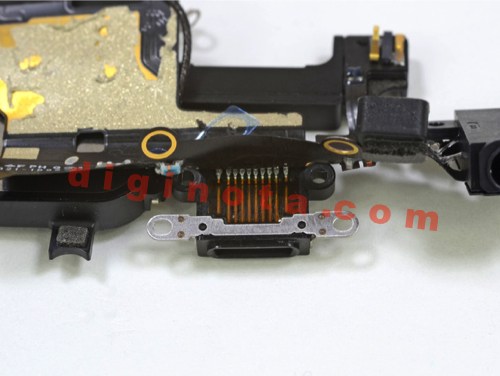

Tambien se puede apreciar claramente las 8 líneas de señal del conector Lightning (las líneas centrales), de los cuales 2 líneas serán para la energía y la puesta a tierra a falta de determinar las seis líneas restantes.

 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial

Apple afirma que el conector Lightning es totalmente digital. Sin embargo, también afirma que el iPhone 5 es compatible con vídeo análogo, salida de audio y VGA, lo que indica que puede haber algún tipo de señal digital a análoga, conversión que ocurriría dentro del cable. ¡Que maravilla!

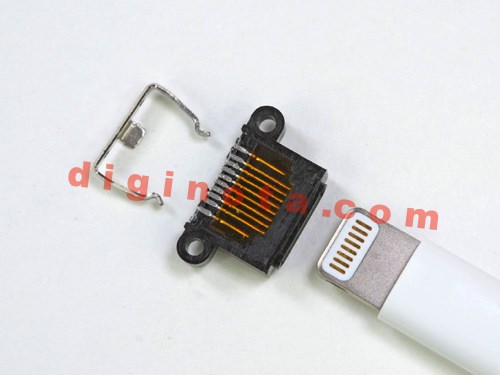

En un análisis más profundo al conector Lightning, se muestra una matriz ordenada de pines y un clip para sujetar el cable en su lugar.

 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial

 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial

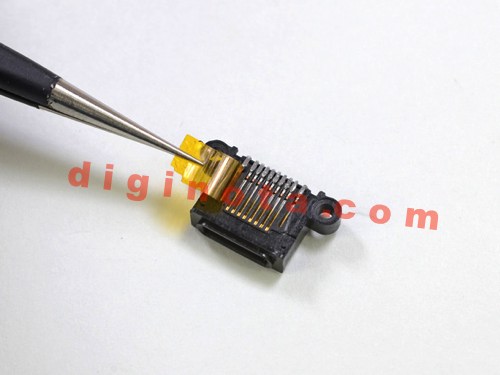

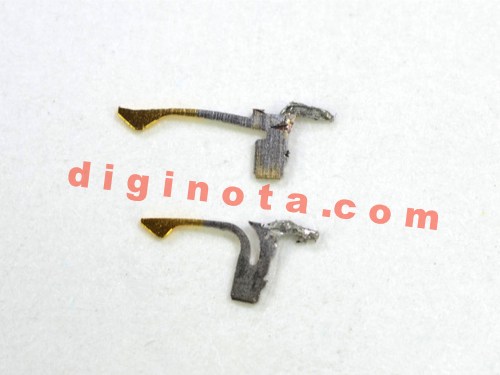

Cada pin es flexible y está fusionado con cobre plateado en el extremo para asegurar una buena conductividad entre el cable y el conector Lightning

 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial

 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial

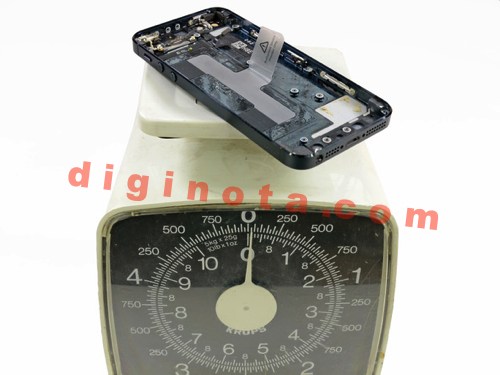

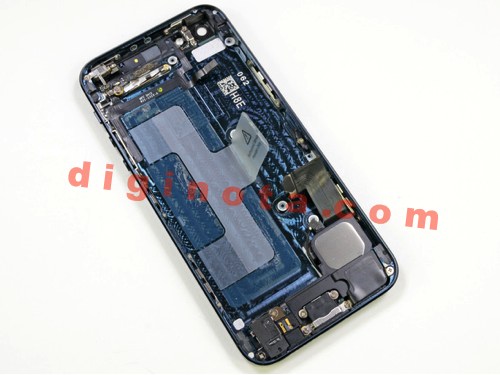

La carcasa posterior aún teniendo varios componentes adheridos a ella sigue siendo sumamente liviana. En conclusión, toda la parte trasera del iPhone 5 pesa sólo un poco más que la parte trasera de vidrio del iPhone 4/4S. Solo basta con mirar la aguja de la pesa (gramera) para determinar la minima diferencia.

 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial

 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial

 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial

Los nuevos contactos de presión en el motor de vibración del teléfono, facilitan la sustitución de este componente al no requerir puntos de soldadura o forzar su salida. Bastara con aflojar 2 tornillos.

 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial

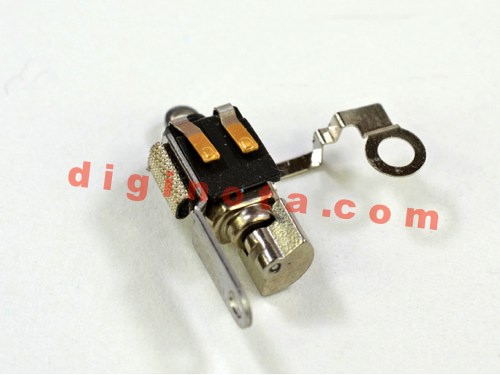

A diferencia del iPhone 4/4S que utiliza un vibrador lineal oscilante, Apple ha vuelto a un motor rotativo con un contrapeso.

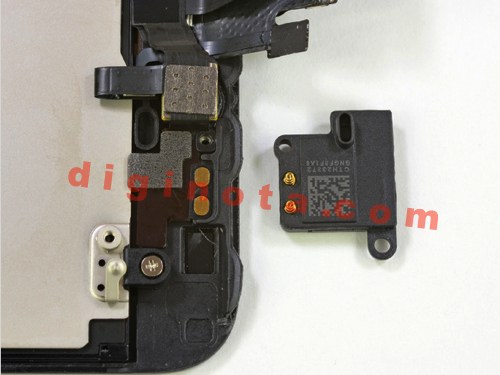

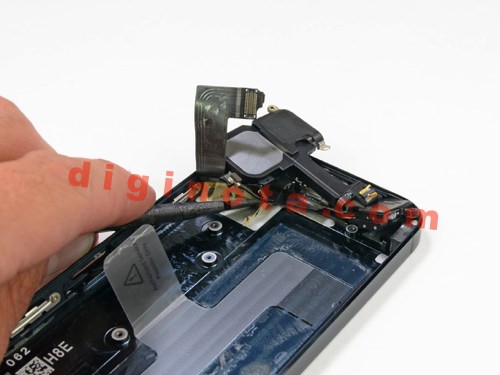

El altavoz para el oído se libera fácilmente al aflojar dos tornillos y se une a la unidad de display con contactos de resorte.

 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial

Muchos usuarios del iPhone 4 y 4S han tenido quejas sobre las fallas del botón Inicio. Ese problema queda resuelto en el iPhone 5, ya que ahora el botón no solo será más duradero sino que además reemplazarlo será más fácil.

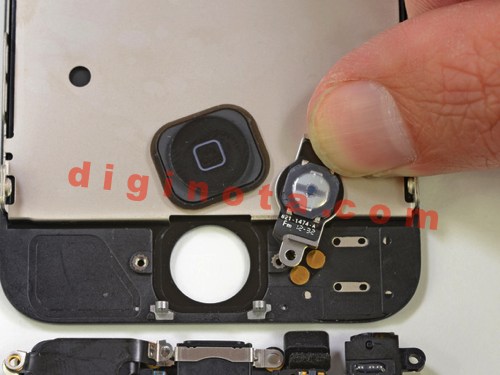

Ahora el nuevo botón de Inicio (Home) incluye un soporte metálico integrado que reforzará en gran medida este componente, el cuál es frecuentemente utilizado.

 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial

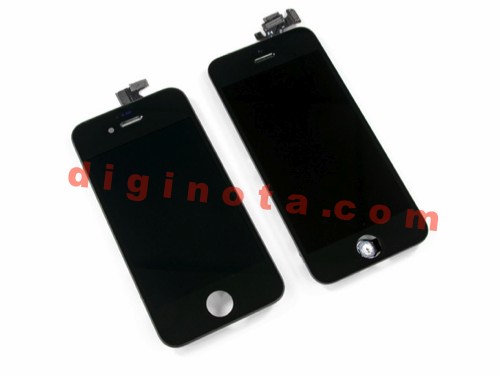

Comparación de las pantallas del iPhone 4S y el iPhone 5.

 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial

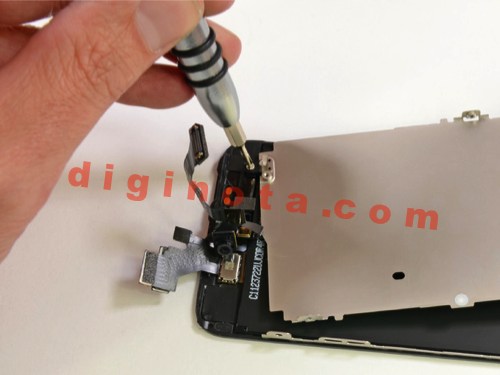

Lo que al principio parecía estar integrado a la pantalla LCD, ahora se retira fácilmente sacando unos cuantos tornillos.

Esta placa probablemente es utilizada para el blindaje y la disipación de calor del LCD. El contacto de resorte cerca de la rosca sugiere que la placa también podría ser utilizada para la conexión a tierra.

 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial

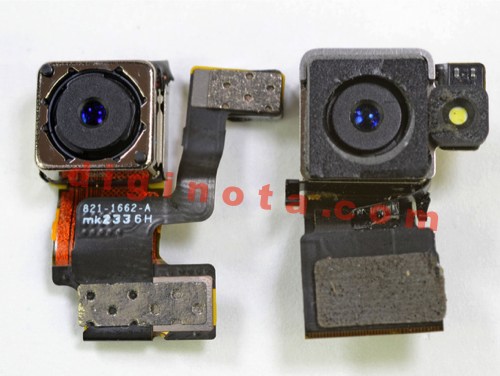

Uno de los puntos fuertes del iPhone 5 y que ayudo al éxito en las ventas Pre-orden, fue la actualización de su cámara iSight a 8 megapíxeles.

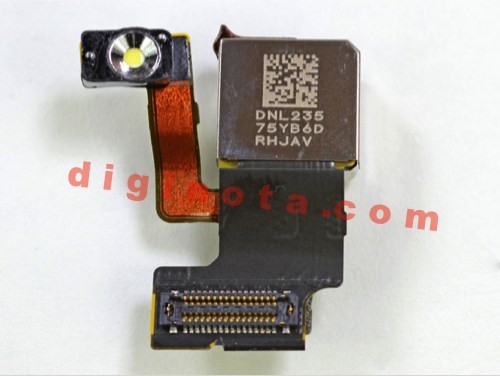

Aunque no se logra establecer grandes diferencias entre esta nueva cámara y la del iPhone 4S, Apple si introdujo cambios significativos, mejorando la toma de fotos con poca luz y velocidad de captura hasta en un 40% más rápida. La ubicación de la cámara es similar a los modelos anteriores (izquierda).

 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial

 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial

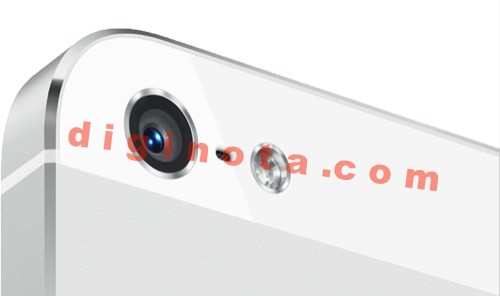

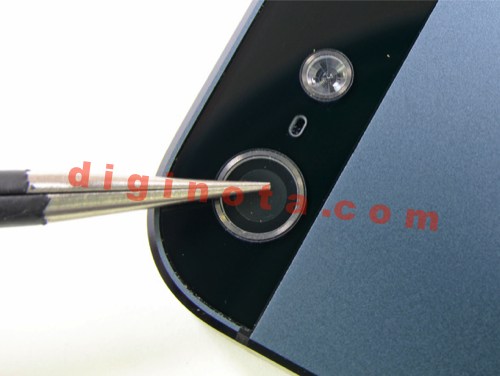

Apple destaco el hecho que ahora su cámara iSight usara un cristal de zafiro. Esto garantizaría una mayor resistencia a la cámara ante golpes o caídas.

 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial

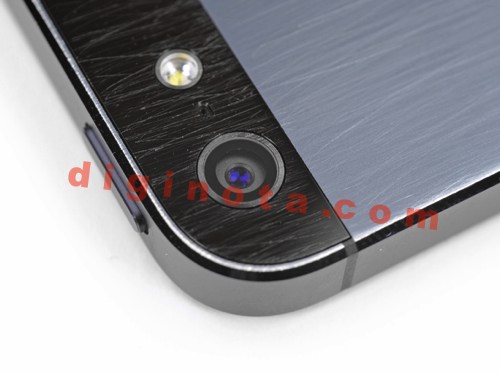

Los chicos de iFixit intentaron rayar el lente con una pinza y este se mantuvo intacto, si sufrir ningún daño o un mínimo rayón. Aunque esta prueba no significa que el lente este elaborado con un cristal de zafiro, se puede estar tranquilo ya que este es muy resistente y supero la prueba.

 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial

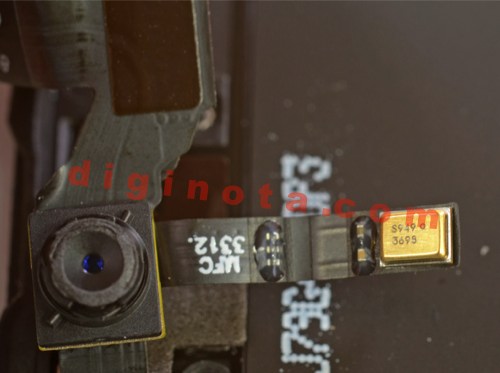

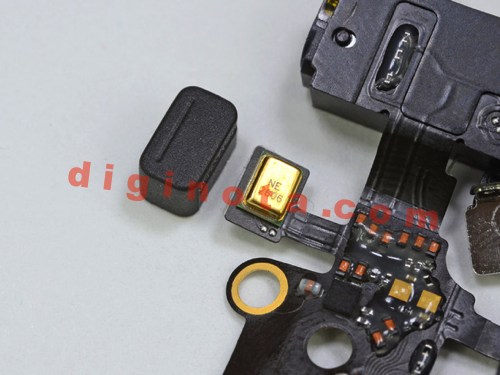

Un segundo micrófono fue ubicado en la parte superior de la carcasa, adherida a la estructura, dicho elemento esta de cara a la parte frontal del teléfono, por lo cuál se presume, sea el encargado de administrar las funciones de FaceTime y el altavoz.

 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial

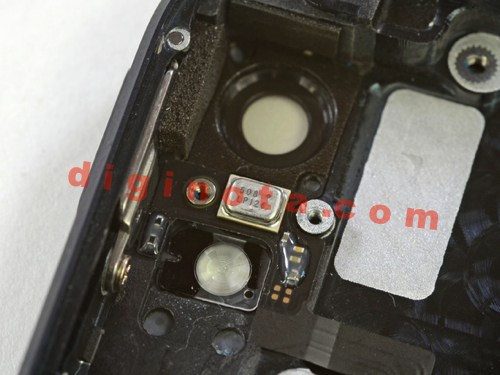

El tercer micrófono que Apple prometió, esta cerca a la cámara trasera, y sus funciones podrían ser una mejor captura de sonido al grabar videos en alta definición y ayudaría a su vez a cancelar el ruido de fondo en las llamadas y video llamadas con FaceTime.

 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial

Un buen artículo no podría terminar sin las respectivas conclusiones

Según los destripadores de iFixit, la reparabilidad del iPhone 5, saca 7 puntos sobre 10 (Siendo 10 el más fácil de reparar) y mejorando por mucho el puntaje del iPhone 4S.

 Desarmar y reparar un iPhone 5 paso a paso foto Tutorial

Se mejoro sustancialmente en el desarme del equipo, principalmente el cambio de pantalla (que es el elemento que más se cambia en un iPhone) y que ahora se puede hacer fácilmente y solo tomará un par de minutos con la herramienta adecuada, ¡claro esta!.

Retirar la batería es igual de fácil que retirar la pantalla.

El iPhone 5 aún se sujeta con los tornillos “estrella” de 5 puntas (igual que en el iPhone 4/4S), lo que dificulta la apertura del teléfono si no se cuenta con la herramienta adecuada.

El vidrio delantero, (digitalizador ó digitizer) y el LCD son un solo componente, lo que aumenta el precio de la reparación.

Algunos de los componentes más pequeños deben ser soldados (dependiendo del daño), aumentando el coste de la reparación de un solo componente.

Pues bien, hemos querido realizar este artículo al máximo detalle. Agradeciendo al personal de iFixit por este excelente trabajo y material que ha dispuesto.

No cabe duda que Apple y su grupo de ingenieros lograron una nueva obra de arte, y miles de esos detalles se encuentran en su interior.

AQui te dejo un video tambien:
